Como uma bomba de fluxo axial submersível tipo trenó pode transformar projetos de gerenciamento de água de alto volume

Como fabricante e fornecedor profissional de bombas na China,Kairunfornece oBomba de fluxo axial submersível tipo trenópara aplicações exigentes de transferência de água onde alta capacidade de vazão, requisitos de baixa altura manométrica e instalação simplificada são essenciais. Projetada com uma estrutura integrada de bomba e motor e uma base tipo trenó, esta solução oferece suporte a projetos de drenagem municipal, controle de enchentes, irrigação agrícola e conservação de água, ao mesmo tempo que ajuda a reduzir a complexidade da instalação e os custos de infraestrutura.

Uma bomba de fluxo axial submersível tipo trenó é projetada para mover grandes volumes de água sob condições de queda relativamente baixa. Sua configuração de motor submerso e estrutura de suporte tipo trenó o tornam adequado para projetos onde instalações de bombas convencionais exigem engenharia civil extensa ou procedimentos de alinhamento complicados. Este guia explica seu princípio de funcionamento, principais vantagens, especificações técnicas, aplicações típicas e considerações de seleção. Ele também compara modelos representativos para ajudar engenheiros, empreiteiros, equipes de compras e proprietários de projetos a identificar equipamentos que correspondam à vazão, altura manométrica total, fonte de alimentação e ambiente operacional exigidos.

Índice

1. O que é uma bomba de fluxo axial submersível tipo trenó?
2. Como funciona a bomba?
3. Quais são suas principais vantagens?
4. Quais especificações técnicas os compradores devem comparar?
5. Onde esta bomba pode ser usada?
6. Como você seleciona o modelo de bomba correto?
7. Quais práticas de instalação e manutenção são mais importantes?
8. Perguntas frequentes
9. Conclusão: Escolhendo uma Solução Confiável de Transferência de Água

1. O que é uma bomba de fluxo axial submersível tipo trenó?

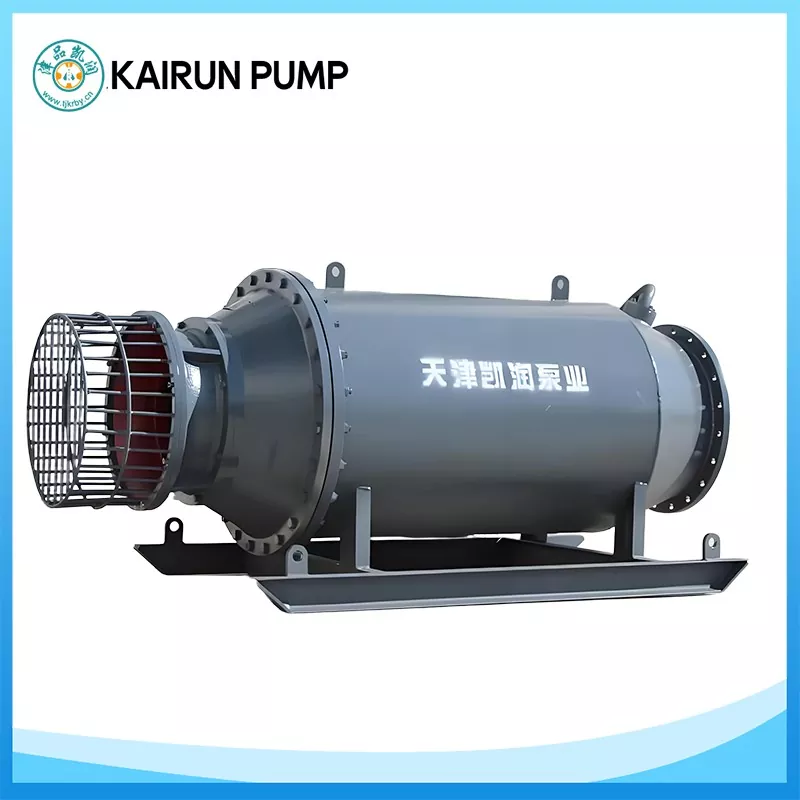

Uma bomba submersível de fluxo axial tipo trenó é uma unidade de bombeamento especializada que combina hidráulica de fluxo axial, um motor submersível e uma base de suporte em forma de trenó. Destina-se principalmente a aplicações que exigem movimentação substancial de água sem alta altura manométrica de descarga.

Ao contrário das instalações que dependem de um eixo de bomba dedicado ou de uma estrutura de casa de bombas complexa e permanente, a configuração do tipo trenó oferece uma abordagem de instalação mais flexível. Dependendo da disposição do local e do design do equipamento, a unidade pode ser instalada horizontalmente ou num ângulo inclinado, sujeito aos requisitos de instalação do fabricante.

O design integrado é particularmente útil para projetos que envolvem níveis de água flutuantes, espaço de construção limitado, necessidades temporárias de drenagem ou renovação de instalações de bombeamento existentes.

Para engenheiros e equipes de compras, a consideração mais importante é que a bomba seja projetada de acordo com uma função hidráulica específica. Sua adequação depende da vazão necessária, da altura manométrica total do sistema, da qualidade da água, das condições de submersão e da alimentação elétrica – e não apenas da potência nominal do motor.

2. Como funciona a bomba?

O princípio de funcionamento de uma bomba de fluxo axial baseia-se na transferência de energia para a água através de um impulsor tipo hélice. À medida que o impulsor gira, ele gera um fluxo principalmente paralelo ao eixo da bomba, permitindo que grandes quantidades de líquido se movam de forma eficiente sob condições de altura manométrica relativamente baixa.

Numa configuração submersível, o motor e a bomba operam debaixo d'água. O motor aciona o impulsor diretamente através de um arranjo integrado, reduzindo a necessidade de componentes de acionamento externos convencionais. A base tipo trenó suporta a unidade e ajuda a simplificar o posicionamento durante a instalação.

O processo operacional básico inclui as seguintes etapas:

1. Ingestão de água:A água entra na bomba através da passagem de entrada projetada.
2. Transferência de energia:O impulsor giratório transfere energia mecânica para o líquido.
3. Descarga axial:O impulsor acelera a água ao longo da direção do eixo.
4. Transporte de água:O arranjo de descarga direciona o fluxo para o canal de drenagem, sistema de irrigação ou outro destino.

Como as bombas de fluxo axial priorizam a capacidade de fluxo em vez da pressão excepcionalmente alta, elas são especialmente adequadas para transferência de água de baixa elevação. A seleção hidráulica correta é essencial: uma bomba operando fora da faixa de operação pretendida pode apresentar eficiência reduzida, vibração excessiva ou maiores requisitos de manutenção.

3. Quais são as principais vantagens de uma bomba submersível de fluxo axial tipo trenó?

3.1 Instalação Simplificada

A estrutura integrada e a base tipo trenó podem reduzir a necessidade de trabalhos complicados de fundação e alinhamento do eixo da bomba. Isto é valioso para projetos de drenagem de emergência, estações temporárias de transferência de água e atualizações de infraestruturas existentes. As informações do produto Kairun indicam potenciais economias de custos de engenharia civil de 30% a 40% em comparação com arranjos convencionais de estações de bombeamento. A economia real depende das condições do local, do escopo da instalação e do projeto alternativo usado para comparação.

3.2 Alta capacidade de fluxo em baixa altura manométrica

A hidráulica de fluxo axial é adequada para movimentar grandes volumes de água em diferenças de elevação relativamente pequenas. Isso torna a bomba uma candidata prática para descarga de enchentes, irrigação de terras agrícolas, regulação de rios e sistemas industriais de circulação de água.

3.3 Adaptabilidade às mudanças nos níveis da água

Rios, lagos, reservatórios e áreas de drenagem baixas frequentemente sofrem flutuações significativas no nível da água. Uma bomba submersível configurada adequadamente pode operar dentro da faixa de submersão especificada sem exigir o mesmo arranjo que uma unidade de bombeamento convencional instalada a seco.

3.4 Proteção para Operação Submersa

Kairun lista uma classificação de proteção IP68, isolamento classe F, vedação mecânica dupla e funções de proteção contra vazamento, superaquecimento do enrolamento e condições de sobrecarga ou perda de fase. Esses recursos podem oferecer suporte à operação confiável quando especificados, instalados e mantidos corretamente. Os compradores devem confirmar o pacote exato de proteção e monitoramento para o modelo selecionado.

3.5 Potenciais benefícios energéticos e de custos operacionais

O projeto hidráulico eficiente e a seleção adequada do motor podem ajudar a reduzir o consumo de energia durante a transferência contínua de água. Kairun relata economias de energia de aproximadamente 15% em comparação com equipamentos convencionais. Para uma comparação significativa, os compradores devem avaliar a eficiência real do ponto de funcionamento, as horas de funcionamento anuais, as tarifas de eletricidade e o desempenho da bomba alternativa.

4. Quais especificações técnicas os compradores devem comparar?

Antes de comprar uma bomba de fluxo axial submersível tipo trenó, os engenheiros devem comparar a faixa de fluxo nominal, faixa de altura manométrica, potência do motor, tensão de alimentação e aplicação pretendida. A tabela a seguir resume os modelos representativos publicados pela Kairun.

Importante:Estes números são gamas de modelos publicadas, não uma garantia de que todas as combinações de fluxo e altura manométrica possam ser alcançadas simultaneamente. O ponto operacional final deve ser verificado em relação à curva de desempenho do fabricante e aos requisitos reais do sistema.

Para obter mais contexto técnico, consulte a página de produto da bomba de fluxo axial submersível tipo trenó da Kairun e sua linha mais ampla de bombas de fluxo axial submersíveis.

5. Onde esta bomba pode ser usada?

A combinação de alto fluxo, desempenho de baixa altura manométrica e instalação flexível torna esta bomba relevante para vários setores de gestão de água.

Drenagem Municipal e Controle de Inundações

As autoridades municipais e os empreiteiros de drenagem podem considerar esta bomba para descarga de águas pluviais, áreas urbanas baixas, estações de drenagem ribeirinhas e remoção de água de emergência. A implantação rápida pode ser particularmente valiosa quando as condições de inundação exigem uma alternativa prática à construção de uma instalação de bombeamento permanente.

Irrigação Agrícola

As grandes explorações agrícolas e os projectos de irrigação necessitam frequentemente de transferir água de rios, canais, reservatórios ou outras fontes para sistemas de distribuição agrícola. A seleção de um modelo adequado pode ajudar a adequar a demanda sazonal ao volume de água necessário e à altura manométrica de bombeamento disponível.

Conservação da Água e Gestão de Rios

Os projetos de conservação de água podem usar bombas de fluxo axial para transferência de reservatórios, reposição ecológica de água, regulação de rios e drenagem temporária durante a construção. O arranjo de instalação deve levar em conta as mudanças nos níveis de água, acúmulo de sedimentos, condições de entrada e acesso para manutenção.

Circulação de Água Industrial

Parques industriais e instalações de tratamento selecionadas podem exigir circulação de grandes volumes de água ou elevação de águas pluviais. A adequação da bomba depende da temperatura do líquido, dos sólidos em suspensão, da corrosividade e de outras características operacionais. Aplicações envolvendo líquidos quimicamente agressivos ou sólidos abrasivos exigem verificações específicas de materiais e compatibilidade hidráulica.

Para obter informações adicionais sobre a categoria mais ampla de equipamentos, consulte o artigo de Kairun sobre bombas submersíveis de fluxo axial para transferência de água de alto fluxo.

6. Como você seleciona o modelo de bomba correto?

Escolher uma bomba com base apenas na vazão máxima ou na potência do motor pode resultar em consumo desnecessário de energia ou desempenho insuficiente. Um processo de seleção mais confiável começa com o serviço hidráulico e o ambiente operacional.

• Determine a vazão necessária:Calcule a demanda normal, de pico e de emergência de transferência de água em metros cúbicos por hora.
• Calcule a carga dinâmica total:Inclua diferenças de elevação, requisitos de pressão de descarga e perdas através de tubos, válvulas, curvas e outros componentes.
• Avalie as condições da água:Confirme a temperatura, o teor de areia, os sólidos suspensos e as características químicas. Kairun especifica uma temperatura média não superior a 50°C e um teor de areia não superior a 2% para o produto referenciado.
• Verifique a alimentação elétrica:Verifique tensão, frequência, potência disponível, método de partida e requisitos de proteção com o fornecedor.
• Avalie as condições de instalação:Confirme a profundidade da água, a folga de entrada, o suporte da base, a disposição da descarga, a passagem dos cabos e o acesso para manutenção.
• Revise os custos do ciclo de vida:Compare o consumo de energia, horas de operação esperadas, intervalos de manutenção, peças sobressalentes e despesas de instalação.
• Solicite documentação de desempenho:Solicite a curva da bomba, dados de eficiência, desenhos dimensionais, detalhes de proteção aplicáveis ​​e limites operacionais recomendados.

Uma bomba bem adaptada deve satisfazer o ponto de funcionamento exigido pelo projeto, permanecendo dentro da faixa operacional recomendada pelo fabricante. Para projetos com níveis de água variáveis ​​ou demanda sazonal variável, os engenheiros também devem determinar se o controle de frequência variável é apropriado.

7. Quais práticas de instalação e manutenção são mais importantes?

A instalação correta e a inspeção de rotina são essenciais para proteger equipamentos de bombeamento submersos. Mesmo uma unidade bem projetada pode sofrer desgaste prematuro se a entrada estiver obstruída, o sistema elétrico estiver instalado incorretamente ou a bomba funcionar fora dos limites especificados.

Lista de verificação de instalação

• Fixe a base tipo trenó de acordo com os desenhos de instalação aprovados e as condições do local.
• Mantenha a folga necessária entre a entrada da bomba e a camada inferior de sedimentos. A Kairun recomenda pelo menos 0,5 metros para o produto referenciado, sujeito aos requisitos específicos do projeto.
• Direcione e proteja os cabos de alimentação contra abrasão, esmagamento e bordas afiadas e certifique-se de que todas as conexões elétricas estejam devidamente vedadas.
• Verifique o ângulo de instalação especificado, a profundidade de submersão, as condições de fluxo de entrada e a configuração de descarga.
• Antes do comissionamento, verifique as conexões elétricas, os dispositivos de proteção, a liberdade de movimento do impulsor e o sentido de rotação usando o procedimento aprovado pelo fabricante.

Lista de verificação de manutenção de rotina

• Monitore a corrente operacional, tensão, ruído, vibração e desempenho de descarga de água.
• Pare o equipamento se ocorrer vibração anormal, ruído incomum, superaquecimento ou alterações inesperadas de corrente.
• Inspecione as vedações mecânicas, o isolamento dos cabos e as funções de monitoramento de proteção nos intervalos especificados pelo fabricante.
• Remova os detritos acumulados e inspecione o impulsor quando as condições operacionais exigirem.
• Evite funcionamento a seco e operação além dos limites especificados de temperatura da água ou teor de areia.
• Antes do desligamento prolongado, isole a fonte de alimentação e siga os procedimentos aprovados de limpeza, inspeção, armazenamento e reinicialização.

Os intervalos de manutenção devem ser ajustados de acordo com o horário de funcionamento, qualidade da água, uso sazonal e orientação do fabricante. O isolamento elétrico e os procedimentos de segurança apropriados devem ser seguidos antes da inspeção ou manutenção.

8. Perguntas frequentes

Q1: Qual é o objetivo principal de uma bomba de fluxo axial submersível tipo trenó?

Seu objetivo principal é transferir grandes volumes de água a alturas manométricas relativamente baixas. As aplicações comuns incluem controle de enchentes, drenagem municipal, irrigação agrícola, gestão de rios e circulação de água industrial.

Q2: Quanta água uma bomba tipo trenó Kairun pode suportar?

Os modelos representativos listados na página do produto da Kairun cobrem vazões que variam de 500 a 15.000 m³/h. A vazão e a altura manométrica necessárias devem ser verificadas em relação à curva de desempenho do modelo selecionado antes da compra.

P3: Um projeto do tipo trenó elimina a necessidade de engenharia civil?

Pode reduzir a necessidade de extensas obras civis em comparação com certos arranjos convencionais de estações de bombeamento. Contudo, a preparação do local, o suporte da base, a ancoragem, as ligações de descarga, a infra-estrutura eléctrica e outros requisitos de instalação poderão ainda ser aplicáveis.

Q4: A bomba pode operar em águas residuais?

Pode ser adequado para esgoto leve ou meios similares dentro dos limites operacionais especificados. Os compradores devem confirmar os sólidos permitidos, o teor de areia, a temperatura, a configuração do impulsor e a compatibilidade do material antes de usá-lo em aplicações de águas residuais.

P5: Que informações devo fornecer ao solicitar um orçamento?

Forneça a vazão necessária, altura manométrica total, características da água, níveis de água operacional, tensão e frequência de alimentação, condições de instalação, ciclo de trabalho e localização do projeto. Desenhos, fotografias ou dados de bombas existentes também podem ajudar o fornecedor a avaliar a aplicação.

Q6: A bomba pode ser usada para drenagem de emergência em inundações?

Sim, uma unidade devidamente selecionada e configurada pode ser considerada para drenagem de emergência. As equipas do projecto devem verificar o tempo de implantação, a energia disponível, o percurso de descarga, a profundidade da água e a capacidade hidráulica real necessária em condições de pico de cheia.

9. Conclusão: Escolhendo uma Solução Confiável de Transferência de Água

Uma bomba de fluxo axial submersível tipo trenó é uma opção prática para projetos de gerenciamento de água que exigem alto fluxo, altura manométrica relativamente baixa e um arranjo de instalação flexível. Seu design integrado pode simplificar a implantação, enquanto a seleção hidráulica adequada, a proteção elétrica e a manutenção preventiva ajudam a manter uma operação confiável durante toda a vida útil do equipamento.

Para municípios, empreiteiros de irrigação, operadores industriais e equipes de projetos de conservação de água, a melhor decisão de compra começa com dados operacionais precisos e uma compreensão clara das restrições do local. Kairun oferece modelos representativos do tipo trenó para diferentes necessidades de vazão, desde drenagem rural até regulação de água em grande escala. Se você estiver comparando capacidades de bombas ou planejando uma nova instalação,Contate-nospara discutir a vazão necessária, altura manométrica total, condições operacionais e especificações do projeto. Nossa equipe pode ajudá-lo a avaliar um modelo adequado e solicitar as informações técnicas necessárias para sua aplicação.
